高真空气动蝶阀

GIQ气动真空蝶阀

用途和使用范围：
GIQ系列气动真空蝶阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的阀门。

GIQ系列气动真空蝶阀主要性能：
● 漏率：≤1.3×10-9Pa.M3/S；
● 适用压力范围：1.3×10-5Pa～3×105Pa;
● 工作温度：氟橡胶-25℃～+150℃；
● 安装位置：任意；
● 气源压力：0.4－0.6Mpa；
● 阀板两侧压力差与阀门开、关无关；
● 寿命：≥10000次。

原理：
    以电磁换向阀控制气动执行机构，使阀杆转动90°达到开关目的。
特点:
● 阀门能承受正压力；
● 阀杆不上下窜动；
● 气缸采用1/4旋转式气缸，角度可调 1°～5°。

主要零件材料：
体、杆、板　　　不锈钢、碳钢镀镍；
密封件　　　　  氟橡胶、氟橡胶

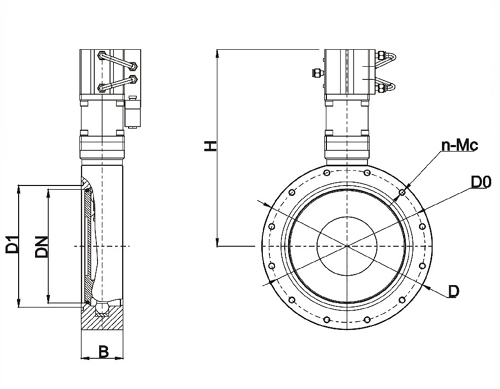

外形连接尺寸
